GUIDE DE MONTAGE
Pickguards Telecaster augmentés
Procédure de remplacement d’un pickguard Telecaster par un pickguard augmenté FirstlyMusic.
Galerie de montage
Avant de commencer
Cette page décrit le remplacement d’un pickguard Telecaster par un pickguard Telecaster augmenté FirstlyMusic.
Elle concerne les pickguards Telecaster augmentés, non lumineux.
Avant toute commande ou installation, vérifiez la compatibilité de votre guitare avec le gabarit imprimable correspondant à votre configuration.
Compatibilité à vérifier
Les guitares Telecaster peuvent varier selon la marque, l’année, le pays de fabrication, le type de micro manche et le nombre de vis.
Le document de compatibilité permet de vérifier les configurations suivantes :
• Telecaster micro simple 5 trous.
• Telecaster micro simple 8 trous.
• Telecaster humbucker 5 trous.
• Telecaster humbucker 8 trous.
Le gabarit doit être imprimé à l’échelle 1, puis contrôlé à l’aide des repères X et Z de 100 mm.
Responsabilité de vérification
Le gabarit est un outil d’aide à la vérification. Il ne constitue pas une garantie universelle de compatibilité avec toutes les guitares de type Telecaster.
Le client reste responsable de la vérification de son instrument avant commande.
Certaines variantes ou instruments modifiés peuvent présenter des écarts de dimensions, de perçage ou de configuration micro.
Matériel et outils nécessaires
• Tournevis cruciforme de précision adapté à votre visserie.
• Petit tournevis plat pour soulever délicatement certaines pièces si nécessaire.
• Jeu de cordes neuves recommandé.
• Chiffon microfibre propre et sec.
• Ruban adhésif de masquage adapté à la finition de votre guitare.
• Tapis de travail ou surface douce et stable.
• Boîte ou récipient pour stocker les vis et les cordes.
• Enrouleur et coupe-cordes, optionnels.
• Pinces à bec fin, optionnelles, pour repositionner un fil si nécessaire.
• Nouveau pickguard Telecaster augmenté compatible.
• Jeu de limes plates et arrondies, et foret de 3 mm maximum, uniquement si un ajustement léger est nécessaire.
• Vis neuves si les anciennes sont abîmées.
• Règle métallique ou jauge de réglage de hauteur de micro.
Précautions d’usage
• Travaillez sur une surface stable, plane et protégée.
• Débranchez la guitare de tout amplificateur, pédale ou équipement audio.
• Ne forcez jamais sur une vis, une pièce, un fil ou un micro.
• Protégez la finition de la guitare avec du ruban de masquage.
• Manipulez délicatement les fils du micro manche si celui-ci est fixé au pickguard.
• Si vous n’êtes pas à l’aise avec ce type d’intervention, faites appel à une personne compétente.
Procédure de montage
Les images de la galerie peuvent être agrandies à tout moment pour mieux visualiser les étapes.
Étape 1 — Préparation
Placez la guitare face vers le haut sur votre surface de travail.

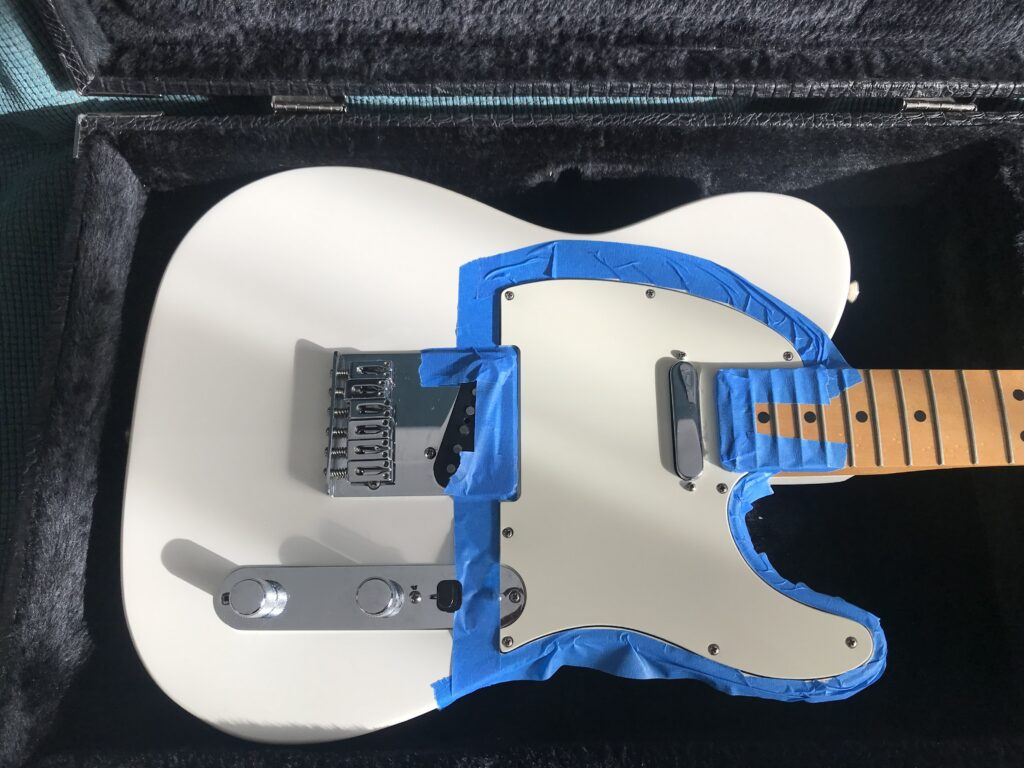

Nettoyez la zone du pickguard avec un chiffon microfibre. Appliquez du ruban de masquage autour du pickguard afin de protéger le corps de la guitare.
Étape 2 — Détente et retrait des cordes
Détendez progressivement chaque corde.
Si l’accès aux vis du pickguard est gêné, retirez complètement les cordes du chevalet et des mécaniques.
Rangez les cordes dans un récipient si vous souhaitez les réutiliser. Le remplacement des cordes est recommandé.
Étape 3 — Dépose de l’ancien pickguard

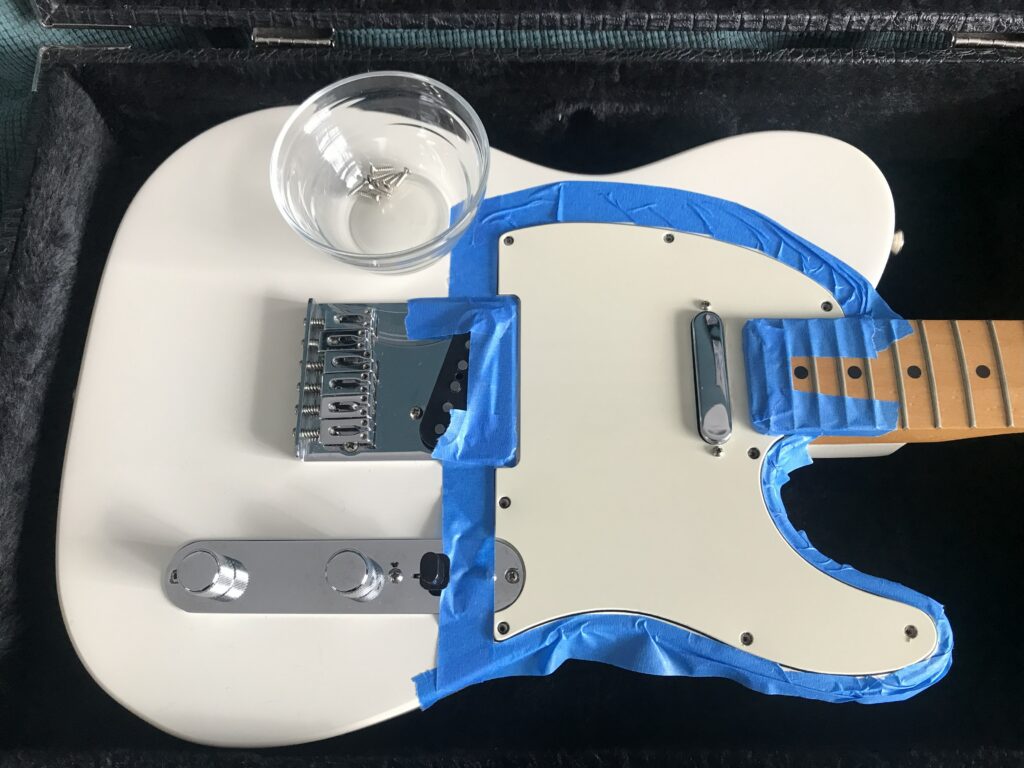

Dévissez toutes les vis du pickguard.
Rangez soigneusement les vis dans un récipient.

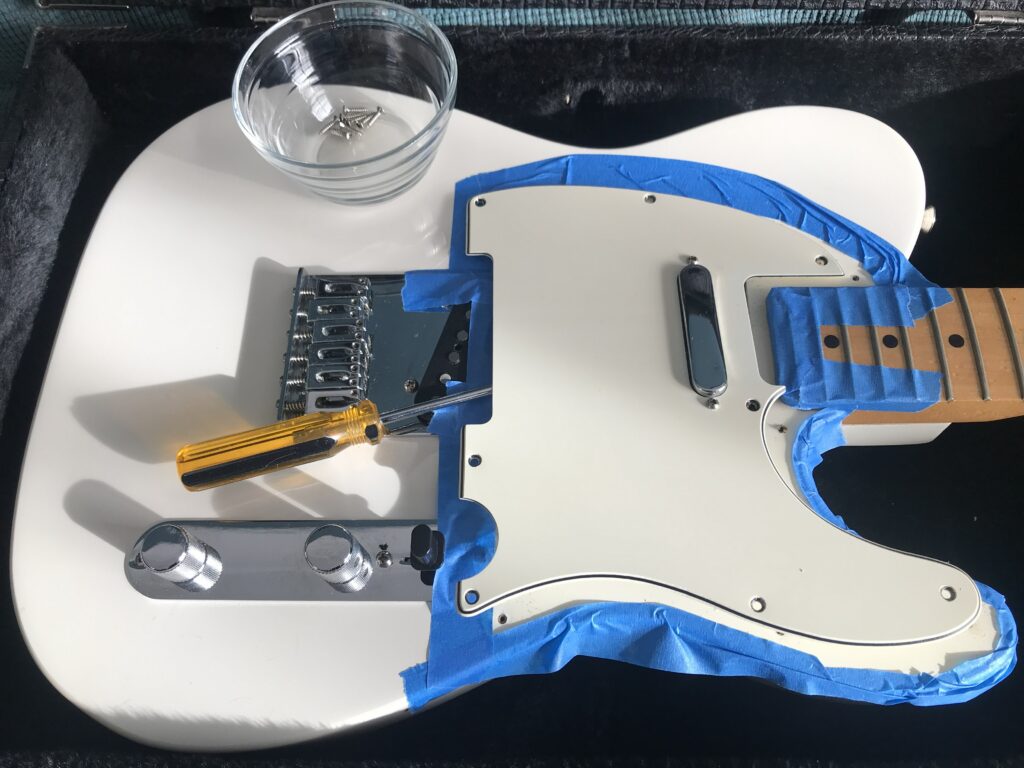

Si le pickguard colle légèrement, soulevez-le doucement avec un petit tournevis plat, sans forcer.

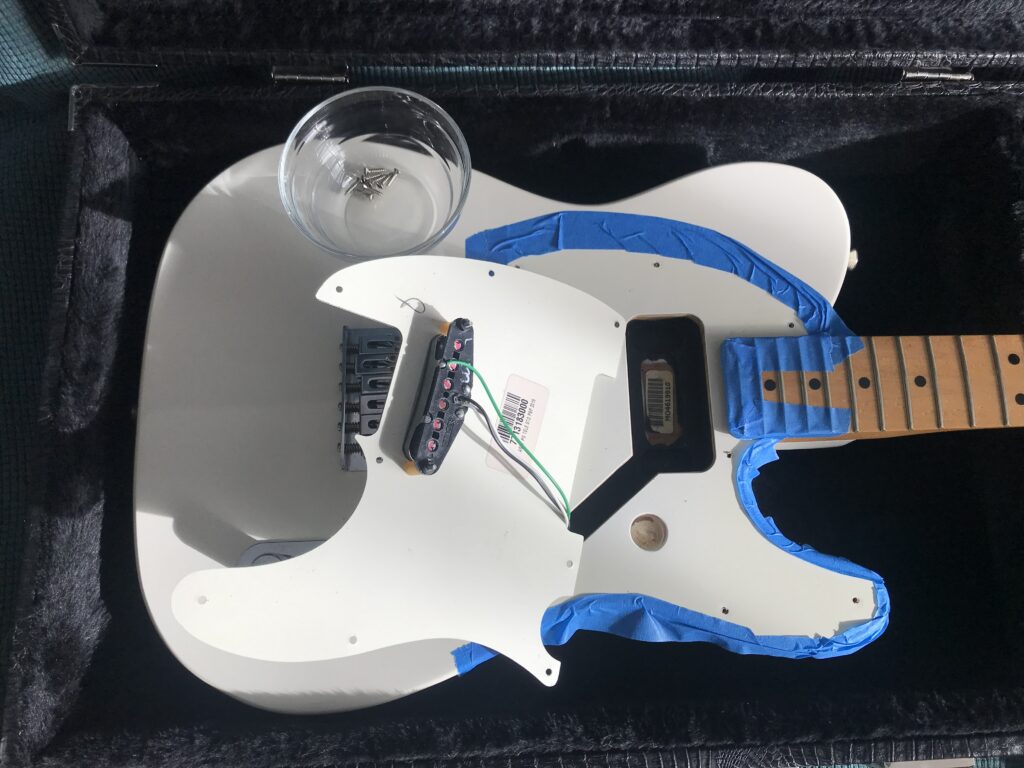

Si le micro manche est fixé sur le pickguard, laissez-le reposer sans tirer sur les fils.
Étape 4 — Nettoyage avant repose
Dépoussiérez la cavité des micros et la table de la guitare.
Vérifiez qu’aucun résidu ne gêne la repose du nouveau pickguard.
Conservez l’ancien pickguard : il peut servir de référence en cas de contrôle ou de comparaison.
Étape 5 — Installation du nouveau pickguard

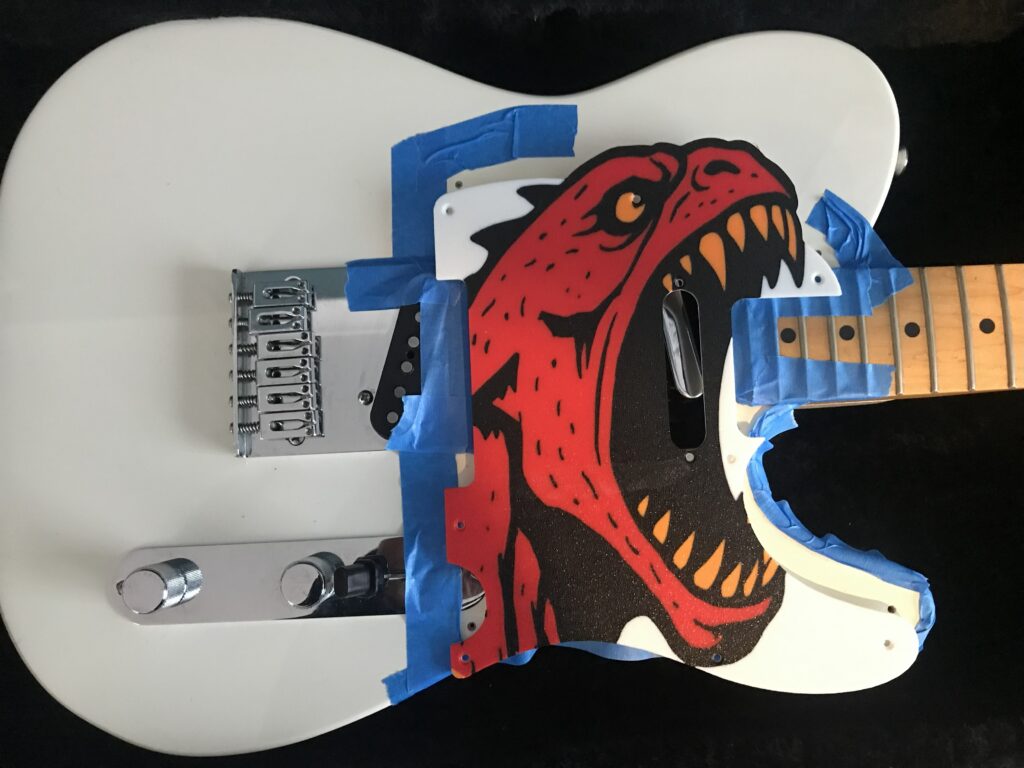

Positionnez le nouveau pickguard et vérifiez l’alignement des découpes.

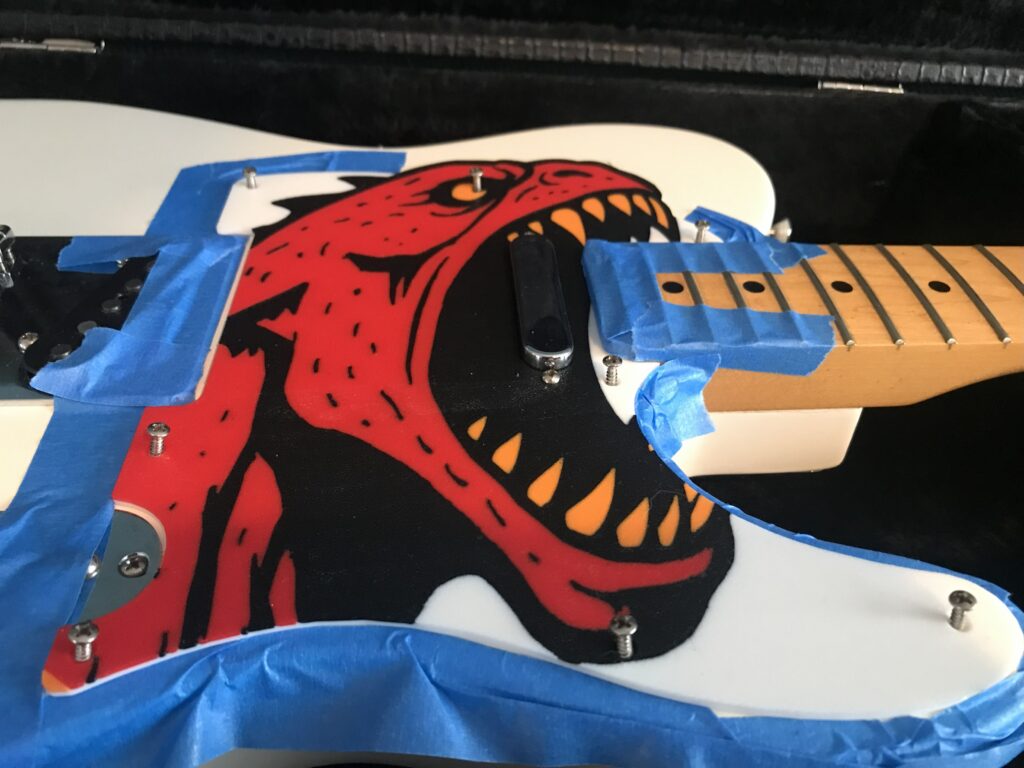

Astuce : positionnez toutes les vis sans les insérer complètement.
Si un trou diffère légèrement, ne forcez pas. Vous pouvez légèrement élargir le trou du pickguard augmenté avec une lime ronde ou un foret de 3 mm maximum, sans pression.
Ne percez jamais le corps de la guitare sans une vérification approfondie.
Étape 6 — Vérification du montage
Vérifiez l’ajustement du pickguard et la propreté des bords.
Testez le positionnement et la hauteur du micro.
Serrez les vis progressivement, en alternance, sans excès.
Un serrage trop fort peut marquer ou déformer la pièce.
Galerie de contrôle
Étape 7 — Remontage des cordes

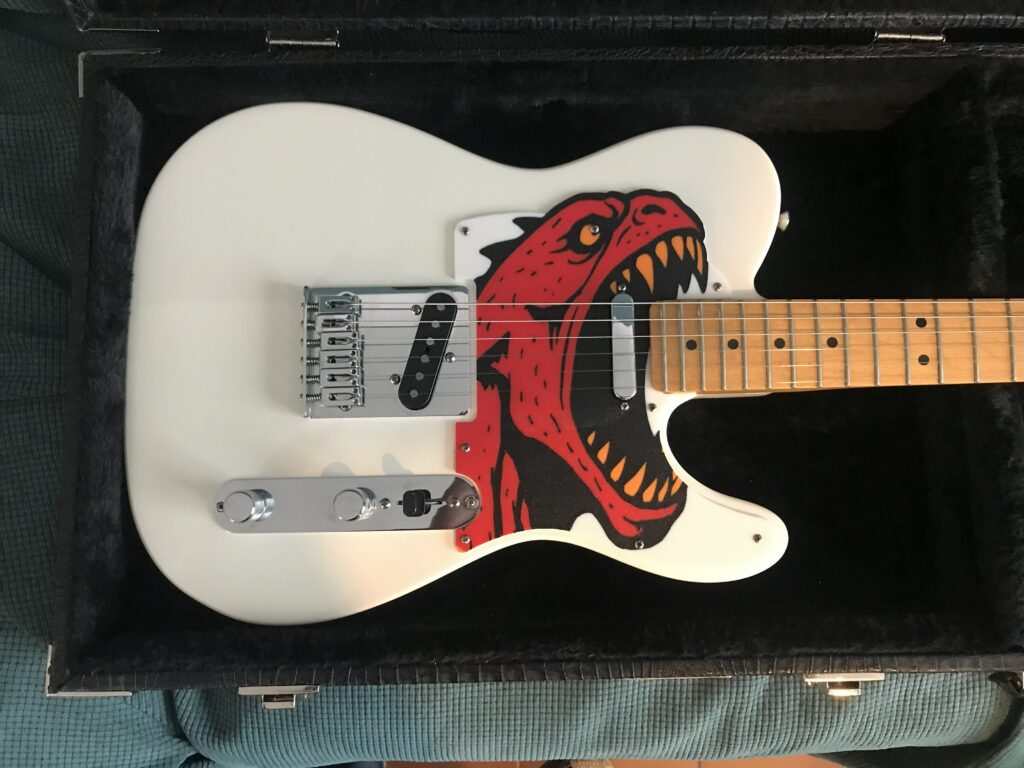

Introduisez chaque corde dans son passage au travers du corps ou du chevalet selon le modèle.
Remontez les cordes sur les mécaniques et tendez-les progressivement, sans aller immédiatement jusqu’à la tension finale.
Accordez la guitare petit à petit pour équilibrer la tension sur le manche.
Vérifiez que le pickguard reste bien plaqué.
Réglage du micro manche
Si le nouveau pickguard est plus épais ou plus fin que l’ancien, ou si les vis de micro diffèrent, la hauteur du micro manche peut être modifiée.
Desserrez ou resserrez légèrement les deux vis de réglage de part et d’autre du micro.

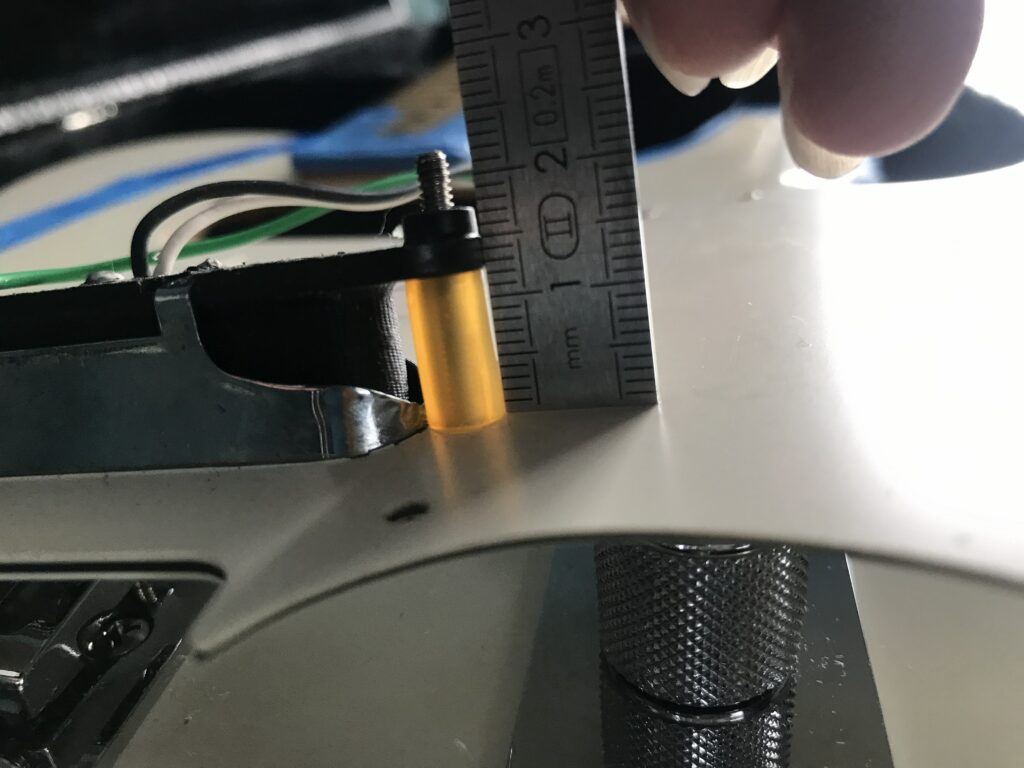

Pour un réglage de base, maintenez la corde appuyée à la dernière frette et mesurez l’écart entre le dessous de la corde et le haut du plot du micro.
Ajustez jusqu’à obtenir un équilibre sonore homogène entre le micro manche et le micro chevalet.
Astuces après montage
• Après le remontage, laissez la guitare reposer quelques heures sous tension avant un réglage fin.
• Conservez l’ancien pickguard comme gabarit de référence.
• Vérifiez l’accordage après quelques minutes de jeu.
• Vérifiez que les vis restent correctement serrées, sans excès.
• Testez le son en position manche et intermédiaire pour valider la hauteur du micro.
Galerie finale
Visserie de remplacement
Si les vis de votre instrument sont abîmées, oxydées ou inadaptées, un jeu de 10 vis pour pickguards au format Fender est disponible en boutique.
Ces vis peuvent être utiles pour repartir sur une visserie propre lors du montage d’un nouveau pickguard.
